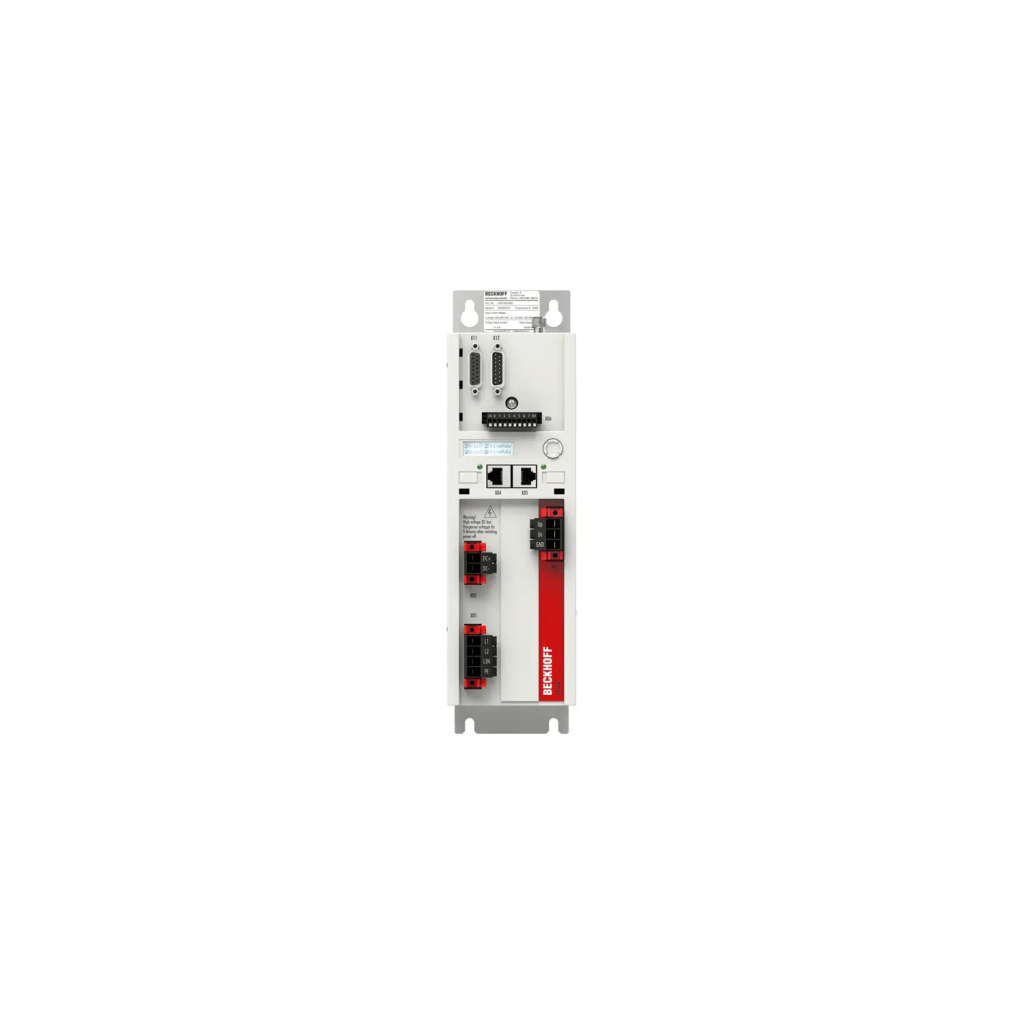

Beckhoff AX5112-0000-0200
Beckhoff AX5112-0000-0200 adalah perangkat 1-channel digital compact servo drive dari seri AX5000 yang dirancang untuk kontrol motor presisi tinggi dalam otomatisasi industri. Kode akhiran “-0200” menunjukkan varian perangkat keras (Hardware Version 2.0) standar dengan status pengiriman reguler dari pabrikan.
Spesifikasi Teknis Utama
Perangkat ini mengintegrasikan komponen daya dan kontrol dalam satu modul ringkas dengan spesifikasi elektrik berikut :
• Arus Output Nominal : 12 A
• Arus Output Puncak : 26 A
• Tegangan Suplai : 3 × 100 V AC hingga 480 V AC (±10%)
• Tegangan DC Link : Maksimum 875 V DC
• Komunikasi Antarmuka : Didukung penuh oleh EtherCAT (melalui profil drive SoE) dan SERCOS
• Daya Kebocoran (Power Loss) : 160 W
• Tingkat Proteksi : IP20
Fitur Utama & Integrasi Sistem
• Kompatibilitas Motor Universal: Dapat mengendalikan berbagai jenis motor tanpa memerlukan modul tambahan, meliputi motor sinkron (synchronous), asinkron (asynchronous), motor linier, motor torsi (torque), hingga voice coil.
• Antarmuka Multi-Feedback: Mendukung banyak standar umpan balik seperti SinCos 1 Vpp, Resolver, EnDat 2.1, HIPERFACE, BiSS B, serta One Cable Technology (OCT).
• Sistem Koneksi Cepat AX-Bridge: Memungkinkan penggabungan beberapa modul servo drive AX5000 dengan cepat untuk membentuk sistem multi-sumbu (multi-axis), yang secara langsung menghubungkan pasokan daya, DC link, dan tegangan kontrol 24 V DC.
• Komponen Terintegrasi: Sudah dilengkapi dengan catu daya internal (integrated power supply), filter EMC, serta kapasitor DC link untuk efisiensi ruang kabinet.
• Fitur Keamanan Opsional: Dapat diintegrasikan dengan kartu opsional seri AX58xx untuk mendukung fungsi keselamatan bawaan (drive-integrated safety) hingga tingkat SIL 3 / PL e.
Dimensi Fisik
Modul ini dirancang untuk pemasangan vertikal di dalam kabinet kontrol dengan dimensi tanpa konektor sebesar 317.7 mm (Tinggi) x 92 mm (Lebar) x 232 mm (Kedalaman) serta bobot sekitar 5 kg.
